您好!歡迎訪問啟東華立石油化工機械設備有限公司官網!
咨詢熱線:0513-83340076

SBC型臨時過濾器

一、性能特點
過濾器是除去液體中少量固體顆粒的小型設備,可保護壓縮機、泵、儀表和其它設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,旋開支管底部螺塞,排凈流體,拆下法蘭蓋, 取出濾筒,處理后重新裝入即可,因此,使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將它串聯地安裝在泵的入口或系統管線的其它部位,則既可延長泵和其它設備的使用壽命,又能保證整個系統的安全。

二、產品型號標注
1、過濾器代號說明:
SBY:同徑Y型; SBT:同徑T型;SBC:臨時;SBL:籃式過濾器。
2、型號舉例
等徑T型折流式、公稱直徑200、法蘭連接、2.5MPa、濾網為20目/英寸、碳鋼材質。表示方法:SBT200I-2.5/20A。

三、產品規格及技術參數

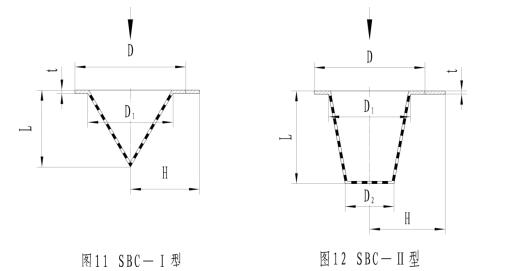

公稱直徑DN D L H D1 D2 t
PN0.6 PN1.0 PN2.5
40 84 90 90 41(66) 120 30 20 2
50 94 105 105 55(81) 130 44 32 2
65 114 125 125 77(91) 140 58 38 2
80 132 142 142 92(111) 150 68 50 2
100 152 162 162 113(141) 160 90 64 2
125 182 192 192 143(172) 190 114 82 2
150 206 218 218 172(202) 210 140 102 2
200 262 272 282 242(262) 240 188 144 2
250 316 326 340 302(322) 270 238 184 3
300 370 382 395 363(362) 300 288 226 3
350 420 438 454 425(404) 340 316 258 6
400 470 492 510 479(464) 365 366 298 6
500 575 590 616 600(564) 430 464 384 6
600 676 690 726 714(684) 490 564 458 6
注:1、L值括號內為SC—I型尺寸;
2、如液體流向與圖示方向相反時應在合同中注明。

四、訂
1.本過濾器按HG532-91《化工管道過濾器》設計、制造和驗收。
2.本系列過濾器法蘭標準以化工部HG20592(歐洲體系)、HG20615(美洲體系)為基準,客戶有特殊要求,應在合同或料單中注明。
3.法蘭密封面由客戶自定,如無說明,一般以突面(RF)形式為準。
4.主體材質為碳鋼(Q235-A)或不銹鋼(0Cr18Ni9),特殊要求應說明。
5.絲網材質為0Cr18Ni9,特殊材質應注明。
6.濾網規格由客戶指定,具體數據參見下表。
網孔基本尺寸 金屬絲直徑 篩分面積百分率 相當英制目數 相當英制孔數
2 0.45 67 10.36(~10) ~100
1 0.315 58 19.32(~20) ~400
0.6 0.25 50 29.88(~30) ~900
0.4 0.224 41 40.71(~40) ~1600
0.3 0.2 36 50.8(~50) ~2500
0.28 0.14 60.48 60.48(~60) ~3600
0.2 0.112 41 81.41(~80) ~6400
0.18 0.071 51 101.2(~100) ~10000
0.14 0.071 44 120.38(~120) ~14400
0.1 0.081 31 141.11(~140) ~19600
7.本公司也設計、制造如下特殊產品,包括
a.公稱直徑DN在列表以外者。
b.外形尺寸與系列不一致者。
c.同一過濾器兩端采用不同標準、不同壓力等級法蘭,或一端法蘭連接,另一端采用焊接形式等。
d.過濾器排污口可采用法蘭連接式。
8.過濾器的強度及密封性試驗,參照GB150標準。
9.過濾元件一般為絲網,用戶也可選擇楔形鋼絲網或五層燒結網等材料作為過濾元件。
